目标
在AWS上，我们希望将不同的VPC或者不同region连接起来，使其看似在一个内网之内。在这种情况下，可以使用 openswan 来建立 VPN 通道实现这个效果。这个做法不仅适用于AWS，还能用于需要打通内网的VPN场景。
环境

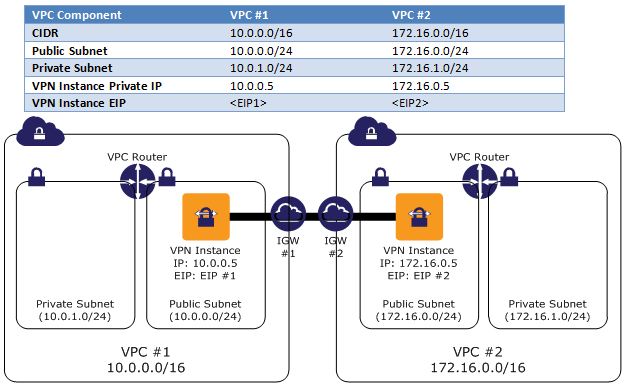

这个实验中，在AWS宁夏区域创建两个VPC，VPC0 10.0.0.0/16, VPC1 172.16.0.0/16. 在 VPC0 创建一个子网 10.0.0.0/24，VPC1 创建一个子网 172.16.1.0/24. 两个VPC都添加一个 Internet Gateway，并在 Route table 把 0.0.0.0/0 指向 Internet Gateway.
步骤
1. 在 VPC 的页面，创建两个VPC. VPC0 10.0.0.0/16, VPC1 172.16.0.0/16.
2. 在 VPC 的 Subnets 页面，为每个 VPC 分别创建一个 Public subnet 和一个 Private subnet.
3. 在 VPC 的 Internet Gateways 页面，为每个 VPC 创建一个 Internet Gateway. 关联到相应的 VPC 上。
4. 在 EC2 的页面，在每个VPC的public subnet中，分别创建一个Instance, 这里用的名字是 VPC0-vpn, VPC1-vpn. Security group 如图。
5. 将 VPC0 和 VPC1 的 Route Table 修改成如图。把 VPC0 到 VPC1 的流量转向 VPC0 中的VPN instance, 由这个instance里面的 openswan (ipsec) 进行转发。
6. 为每个 VPC 分别分配一个 EIP (Elastic IP), 在这个例子中， VPC0 的 EIP 是 52.83.144.128, VPC1 的 EIP 是 52.83.161.140, 将这两个 EIP 分别 associate 到 VPC0-vpn 和 VPC1-vpn 这两个 instances 上。
7. 登入 VPC0 的 instance (VPC0-vpn), 安装 openswan 并进行配置。
确保 /etc/ipsec.conf 里包含
创建 /etc/ipsec.d/vpc0-to-vpc1.conf 文件，写入以下配置。
type=tunnel
authby=secret
left=10.0.0.5
leftid=52.83.144.128
leftsubnet=10.0.0.0/16
right=52.83.161.140
rightsubnet=172.16.0.0/16
pfs=yes
auto=start
设置一个密码 /etc/ipsec.d/vpc0-to-vpc1.secrets, 这里的密码是 "redhat".
在 VPC1 的 instance (VPC1-vpn) 中，安装 openswan, 并写入如下配置。
/etc/ipsec.d/vpc1-to-vpc0.conf
type=tunnel
authby=secret
left=172.16.0.5
leftid=52.83.161.140
leftsubnet=172.16.0.0/16
right=52.83.144.128
rightsubnet=10.0.0.0/16
pfs=yes
auto=start
创建 /etc/ipsec.d/vpc1-to-vpc0.secrets, 使用相同的密码。
启动 IPsec，并重启网络。
$ sudo systemctl restart network
在两个 VPN instance 上调整以下系统参数。
修改 /etc/sysctl.conf
net.ipv4.conf.all.accept_redirects = 0
net.ipv4.conf.default.accept_redirects = 0
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.all.rp_filter = 0
net.ipv4.conf.default.rp_filter = 0
net.ipv4.conf.eth0.rp_filter = 0
使之生效
8. 测试 ping 对方网络的 instance.
在 VPC0-vpn 这个 instance 上，尝试ping VPC1-vpn.
PING 172.16.0.5 (172.16.0.5) 56(84) bytes of data.
64 bytes from 172.16.0.5: icmp_seq=1 ttl=255 time=0.525 ms
反过来，可以从 VPC1-vpn 尝试 ping VPC0-vpn，可以看到两个不同的内网被打通了。
9. 在 VPC0 和 VPC1 中，分别创建两个新的 instances, 测试这两个 instances 之间能否 ping 通。
PING 172.16.0.21 (172.16.0.21) 56(84) bytes of data.
From 10.0.0.5: icmp_seq=1 Redirect Host(New nexthop: 10.0.0.1)
64 bytes from 172.16.0.21: icmp_seq=1 ttl=253 time=1.77 ms
参考文档
https://aws.amazon.com/articles/connecting-multiple-vpcs-with-ec2-instances-ipsec/
https://access.redhat.com/documentation/en-us/red_hat_enterprise_linux/7/html/security_guide/sec-securing_virtual_private_networks
